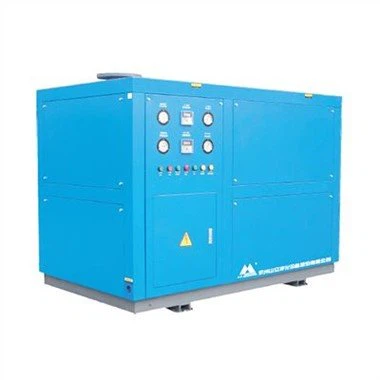

Suv bilan sovutilgan siqilgan havo quritgichi

Nam va yuqori haroratli siqilgan havo issiqlik tarqalishi uchun oldindan sovutgichga (yuqori harorat uchun maxsus) oqib o'tadi va keyin siqilgan havo haroratini pasaytirish uchun evaporatatordan chiqarilgan sovuq havo bilan issiqlik almashinuvi uchun issiqlik almashtirgichga oqadi. evaporatatorga kirish.

Issiqlik almashinuvidan keyin siqilgan havo evaporatatorga oqib o'tadi va evaporatatorning issiqlik almashinuvi funktsiyasi orqali sovutgich bilan issiqlikni almashtiradi. Siqilgan havodagi issiqlik sovutgich tomonidan olib tashlanadi va siqilgan havo tez soviydi. Nam havodagi namlik to'yingan haroratga etib boradi va tez kondensatsiyalanadi. Kondensatlangan namlik kondensatsiyadan keyin suv tomchilarini hosil qiladi. Noyob gazli suv separatori yuqori tezlikda aylangandan so'ng, namlik markazdan qochma kuch bilan havodan ajratiladi. Ajratilgandan so'ng, suv avtomatik drenaj klapanidan chiqariladi. Sovutgandan keyin havo bosimining minimal shudring nuqtasi 2 darajaga yetishi mumkin. Sovutilgan sovuq havo kirish joyidagi yuqori haroratli nam issiq havo bilan issiqlik almashinuvini amalga oshirish uchun havo issiqlik almashinuvi orqali oqadi. Issiqlik almashinuvidan keyin sovuq havoning harorati ko'tariladi, chunki u kirish havosining issiqligini o'zlashtiradi. Shu bilan birga, siqilgan havo sovutish tizimining ikkilamchi kondensatoridan (bir xil sanoatning o'ziga xos dizayni) o'tib, yana yuqori haroratli sovutgich bilan issiqlik almashinuvini amalga oshirish uchun chiqish haroratini to'liq isitish uchun o'tadi. chiqish havo quvuri shudring emas. Shu bilan birga, chiqish havosining sovuq manbai mashinaning sovutish tizimining kondensatsiya ta'sirini va mashinadan chiqadigan havo sifatini ta'minlash uchun to'liq ishlatiladi.

1. Mashinaning ishlashini va to'xtashini boshqarish uchun mashinaning asboblar paneliga ON/OFF tugmasi o'rnatilgan.

2. Sovutgich tizimining yuqori va past bosimli himoya kaliti mashina stoliga o'rnatilgan bo'lib, u sovutish tizimining yuqori bosimli uchi va past bosimli uchining bosimini nazorat qilish uchun ishlatiladi, shuning uchun uskunaning shikastlanishidan qochish kerak. mashina stolining bosimi foydalanish doirasidan oshib ketadi.

3. Muzdan tushirish elektromagnit klapan mashina stolining kondensatsiya bosimini nazorat qilish uchun mashina stoliga o'rnatiladi, bu esa dastgoh stolining past kondensatsiya bosimidan kelib chiqqan evaporatatorning muz bloklanishini oldini oladi.

Mashinaning asosiy asboblari kompressor havo bosimi o'lchagichidan, sovutgichning yuqori bosim o'lchagichidan va sovutgichning past bosim o'lchagichidan iborat; Asosiy boshqaruvchi ON/OFF tugmasi, sovutish tizimining yuqori va past himoya kaliti va antifriz kalitidan iborat.

1. Mashinaning siqilgan havo bosimini ko'rsatish uchun havo bosimi o'lchagich asboblar paneliga o'rnatiladi. Hisoblagich bir nechta shkalalardan iborat. Pastki qismida Mpa va o'rtada Kg/CM2 bosim birligi qiymatini bildiradi. Bosim qiymatini o'qiyotganda, o'lchagichdagi ko'rsatkichga mos keladigan shkala qiymatiga va uning nisbiy birlik qiymatiga e'tibor bering.

2. Sovutgichning past bosim o'lchagichi sovutish tizimining past bosimli uchida bosim yoki haroratni ko'rsatish uchun asboblar paneliga o'rnatiladi. O'lchagich bir nechta tarozidan iborat bo'lib, o'qish usuli yuqori bosim o'lchagich bilan bir xil.

Suv bilan sovutilgan siqilgan havo quritgichi siqilgan havodagi suv bug'ining miqdori siqilgan havo harorati bilan belgilanadi: siqilgan havo bosimi asosan o'zgarmagan holda, siqilgan havo haroratini pasaytirish tarkibni kamaytirishi mumkin. siqilgan havodagi suv bug'lari va ortiqcha suv bug'lari suyuqlikka aylanadi.

● 50 daraja atrof-muhit haroratida suv bilan sovutilgan siqilgan havo quritgichining normal ishlashini ta'minlash;

● 0.5-80 kubometr ekologik toza sovutgichdan foydalanadi; yaxshi issiqlik almashinuvi effekti, ixcham va chiroyli tuzilishga ega bo'lgan regenerator, evaporatator va gaz-suyuqlik separatorining uchta funktsiyasini to'playdigan uchta bitta plastinka yoki plastinkali issiqlik almashtirgichdan foydalaning; modulli sovutish komponentlari. Demontaj va ta'mirlash uchun qulay, kuchli almashtirilishi mumkin;

● R22 sovutgich va quvurli issiqlik almashtirgich 80 kub metrdan ortiq uchun ishlatiladi; gaz-suyuqlik separatori "to'g'ridan-to'g'ri to'qnashuvni ajratish, past tezlikda markazdan qochma ajratish va zanglamaydigan po'latdan yasalgan simli to'rni bug'dan tozalash" patentlangan uch bosqichli ajratish usulini qabul qiladi, bu suyuqlikning 99,9 foizini olib tashlaydi Namlik sovutilgan siqilgan havodan ajratiladi. namlikning ikkilamchi bug'lanishini oldini olish va tayyor gazning past shudring nuqtasi sifatini ta'minlash;

● Sovutgich kompressori DANFOSS, FUSHENG, PANASONIC, BTZERO, COPELAND, HIGHLY va boshqalarni to'liq yopiq yoki yarim yopiq sovutish kompressorlarini qabul qiladi, ular barqaror ishlaydi, past shovqin, yuqori COP, ishonchli ishlash va uzoq energiya tejaydigan xizmat qiladi;

● Sovutgichni boshqarish komponentlari DANFOSS, EMERSON, SPORLAN va boshqa kompaniyalar kabi dunyoning ilg'or sovutish komponentlarini qabul qiladi;

● Operatsion parametrlarni real vaqtda ko'rsatish;

1. Sovutgichli quritgich atrof-muhit harorati 2 ~ 38 daraja, atrofi yaxshi shamollatish va toza havo bo'lgan xonaga o'rnatilishi kerak; Xususan, havoda korroziy komponentlardan (masalan, ammiak) saqlaning. Ichki shamollatish yaxshi bo'lsa, egzoz uskunasi mashina xonasiga o'rnatilishi kerak.

2. Havo kompressoridan hosil bo'ladigan tebranish havo quritgichning normal ishlashiga ta'sir qilmasligi uchun havo quritgich va havo kompressori o'rtasida kamida 4-5 metr bo'lishi kerak.

3. Havo sovutgichli quritgichning havo kirish joyi devordan 1,5 m dan ortiq masofada joylashgan va ikkita quritgichning havo kirishi bir-biriga qaramasligi mumkin. Sovuq quritgich atrofida texnik xizmat ko'rsatish va muntazam parvarishlashni osonlashtirish uchun ma'lum joy ajratilishi kerak.

4. Agar suv bilan sovutilgan quritgichning sovutish suvi sifati yomon bo'lsa, sovutish suvi kirish joyiga suv filtri o'rnatilishi kerak. Sovutish suvining harorati 10~32 daraja, suv bosimi esa 0,15~0,35 bar oralig'ida saqlanishi kerak.

5. Quritgich ishlayotganda uning tebranishi juda kichik. Tsement poydevori faqat yumshoq poydevorda talab qilinadi va poydevor tekis bo'lishi kerak. Havo quvuridan havo kompressorining tebranish ta'siridan saqlaning. Agar u juda jiddiy bo'lsa, tebranishni bartaraf qilish uchun yuqori bosimli shlangni ulang.

6. Avtomatik drenajning chiqishi ishlab chiqarish muhitini ifloslantirmaslik uchun drenajga ulangan bo'lishi kerak. Drenajning balandligi drenajdan yuqori bo'lmasligi kerak.

Sovuq quritgich havo ta'minoti tizimiga ulangan. Havo kirish va chiqish o'rtasida aylanma trubani yasash va disk raskadrovka va texnik xizmat ko'rsatish uchun o'rtada aylanma balli valfni o'rnatish yaxshiroqdir.

Suv bilan sovutilgan siqilgan havo quritgichi (plastinka qanotli turi)
